Los escáneres 3D portátiles ofrecen una gran flexibilidad en entornos industriales al digitalizar componentes y superficies in situ. Gracias a su ligereza, conectividad y capacidad de procesamiento inmediato, permiten capturar nubes de puntos precisas directamente en la planta o en el sitio de obra. De esta forma se agilizan tareas de ingeniería inversa, inspección 3D y generación de gemelos digitales, sin trasladar piezas voluminosas al laboratorio.

Por ejemplo, escanear un espacio industrial con un equipo portátil y procesar los datos con software CAD genera modelos 3D de alta fidelidad que optimizan el diseño y reducen errores en la fabricación. Además, estos sistemas permiten realizar controles de calidad y ajustes en tiempo real, integrando las mediciones directamente en flujos de trabajo de diseño y fabricación aditiva.

Hace poco tuvimos la oportunidad de agilizar un proceso de validación de repuesto, el cual en una situación regular y sin tecnología 3D habría tomado 48 horas, pero fue resuelto en tan solo dos. Utilizando el FreeScan Combo, de Shining 3D pudimos verificar un repuesto en específico y acelerar su reemplazo. (Más información en nuestro Instagram.)

Tecnologías de escaneo 3D

Los escáneres 3D portátiles emplean principalmente tecnologías de luz estructurada y láser. En luz estructurada se proyectan patrones conocidos sobre el objeto y se mide la deformación mediante cámaras, mientras los escáneres láser TTL o de tiempo de vuelo disparan haces láser para calcular distancias. Cada tecnología tiene ventajas: la luz estructurada destaca por su velocidad y detalle de superficies, y el láser por su versatilidad con materiales difíciles.

Un escáner portátil de línea profesional puede usarse tanto para piezas finas como para maquinaria de gran tamaño, gracias a configuraciones de alta resolución (hasta 0,05 mm) y a modos de escaneo rápido.

Integración de un escáner portátil con CAD/CAE

La captura de datos con un escáner portátil se complementa con software de postprocesamiento CAD y CAE. Herramientas como Geomagic Design X o complementos como Geomagic for SOLIDWORKS permiten importar nubes de puntos directamente en entornos CAD. Por ejemplo, Geomagic for SOLIDWORKS brinda una ruta sencilla “de la nube de puntos al archivo de diseño CAD”, de modo que los ingenieros pueden reconstruir superficies y sólidos utilizables dentro de su software de diseño habitual.

Igualmente, SolidWorks ScanTo3D ofrece funciones nativas para limpiar mallas y generar geometrías CAD desde datos escaneados, facilitando la ingeniería inversa o el análisis dimensional. La compatibilidad entre escáner 3D portátil y software CAD/CAE acelera enormemente los ciclos de diseño y validación: al tener modelos exactos en tiempo real se reducen retrabajos y se optimizan las etapas de prototipado y producción. Esto garantiza piezas finales que se ajustan perfectamente a las especificaciones originales (reduciendo desperdicios) al tiempo que acelera la llegada al mercado de nuevos productos.

Aplicaciones industriales de los escáneres 3D portátiles

Los escáneres 3D portátiles tienen aplicaciones clave en mantenimiento industrial, manufactura y construcción. En mantenimiento y reparaciones, permiten inspeccionar in situ equipos y detectar desgaste o deformaciones sin desmontarlos. Por ejemplo, en industrias pesadas y el escaneo 3D sirve para medir tuberías corroídas o válvulas sin contactar, reduciendo riesgos. En manufactura, se utilizan para control de calidad en piezas metálicas o moldeadas: verificar soldaduras, dimensiones de componentes y preparar reportes de geometría.

Shining3D señala que estas soluciones “facilitan la modificación, personalización y reparación de piezas en la industria automotriz, disminuyendo el tiempo, los errores y la complejidad”, mejorando la precisión y eficiencia desde el diseño hasta el mantenimiento. En construcción e infraestructuras o al escanear estructuras existentes (túneles, edificios) acelera la elaboración de planos BIM actualizados. De hecho, un caso de éxito es cómo la creación de un gemelo digital de una planta industrial partió de nubes de puntos escaneadas in situ para optimizar la planificación de renovaciones, ahorrando más de $50.000 respecto a métodos tradicionales.

Otros campos emergentes incluyen la fabricación aditiva e impresión 3D: el escáner proporciona un modelo 3D preciso de piezas físicas para recrearlas o inspeccionarlas tras imprimir. Por ejemplo, tras imprimir una pieza compleja, se puede escanear y comparar contra el diseño original en CAD, garantizando tolerancias milimétricas. Como destaca Artec3D, “los modelos 3D de calidad son esenciales para la fabricación aditiva”, ya que los escáneres de alta precisión generan datos óptimos que acortan el tiempo y los costes en los procesos de impresión 3D. Entre las aplicaciones de escaneado 3D en fabricación aditiva destacan la creación de prototipos (capturar rápidamente geometrías para impresión) y el control de calidad post-impresión (comparando la pieza impresa con el diseño).

Los escáneres portátiles también se usan en ingeniería inversa de piezas existentes; al capturar objetos físicos con alta fidelidad, los diseñadores pueden replicarlos en CAD sin depender de planos obsoletos. Asimismo, en industrias aeroespaciales, automotrices o de dispositivos médicos, estos dispositivos soportan entornos adversos: son resistentes a vibraciones, polvo y temperaturas extremas. Sus pantallas incorporadas permiten visualizar el progreso de la escaneada en tiempo real, lo que las hace ideales para entornos móviles donde no se pueden montar equipos voluminosos.

Criterios de elección de un escáner 3D portátil

Para elegir el escáner 3D portátil adecuado hay que evaluar varios factores. Lo primero es definir la precisión necesaria: algunas aplicaciones requieren tolerancias de micras (e.g. metrología industrial), mientras que otras pueden tolerar mayor margen. En general, para inspección de calidad se recomienda precisión metrológica (por ejemplo 5–50 μm). También hay que considerar el tamaño y el tipo de objetos a escanear: algunos modelos están optimizados para piezas pequeñas (como el escaneo de motores o componentes), otros para estructuras grandes (como aviones o tanques).

La velocidad de escaneo es importante en entornos de producción rápida: un escáner láser, con la ayuda de marcadores o de material revelador, puede capturar miles de puntos por segundo, minimizando los tiempos muertos. El tipo de superficie y el material también influyen: superficies muy brillantes o transparentes pueden requerir marcadores o tecnología específica. La resistencia al entorno es otro factor determinante, ya que los escáneres deben operar correctamente en condiciones industriales exigentes, como polvo, vibración o temperaturas extremas, lo que hace preferibles los modelos portátiles e inalámbricos.

Además, hay que decidir la portabilidad: si se trabajará con frecuencia en campo o en posiciones complejas, conviene un equipo compacto, inalámbrico y con batería. Otro factor es la compatibilidad de software: es clave que el software del escáner se integre con el CAD/CAM existente para agilizar el flujo de trabajo. Por último, el precio varía ampliamente según tecnología y precisión, por lo que debe equilibrarse el coste frente al retorno de la inversión previsto.

En este proceso de evaluación, contar con un respaldo especializado es clave. Grupo SG acompaña a sus clientes no solo en la selección del escáner 3D portátil más adecuado para la aplicación, sino también en la integración del equipo en el flujo de trabajo, la capacitación operativa, el soporte técnico local y el mantenimiento preventivo. Este enfoque garantiza que la inversión no solo responda a una necesidad puntual, sino que se traduzca en un aprovechamiento real, sostenible y medible en los procesos industriales.

Modelos destacados en el mercado

Entre las opciones de escáneres 3D portátiles más populares se cuentan las ofrecidas por Grupo SG (marcas Shining 3D, Creaform y Peel 3D).

Opciones de Shining 3D

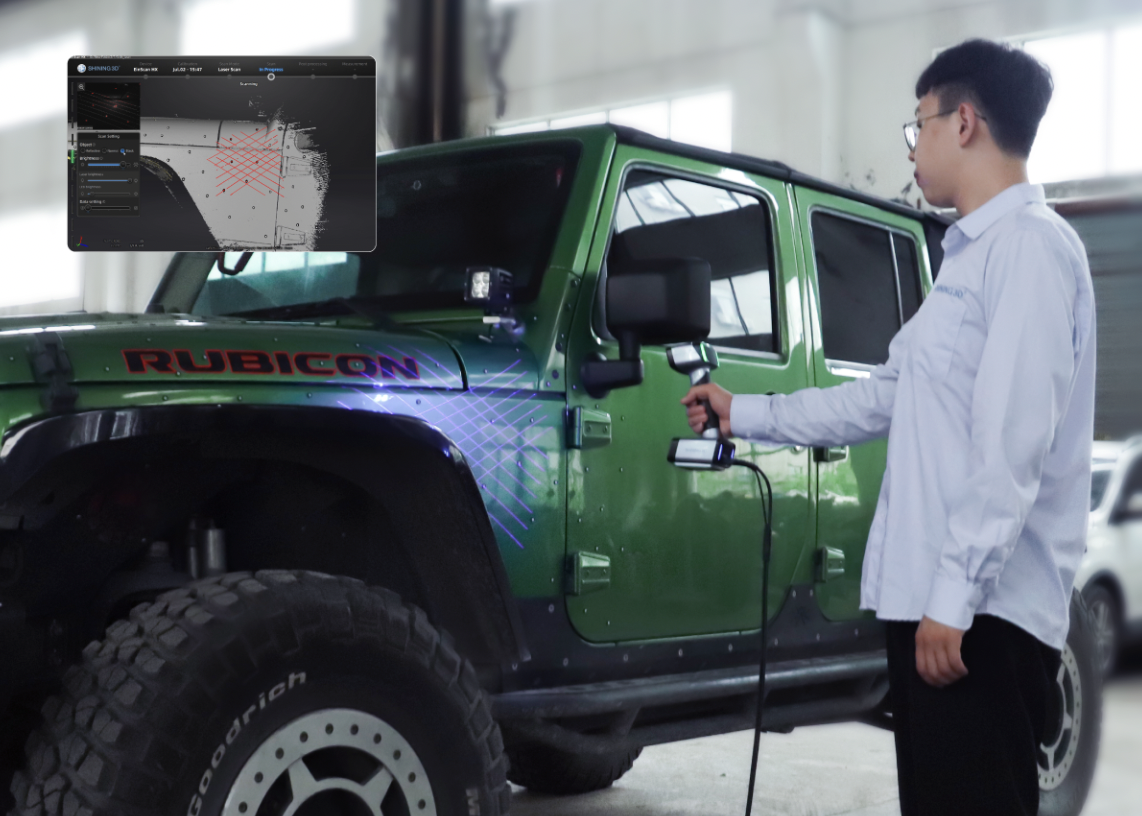

Shining 3D dispone de la serie EinScan: el EinScan SP V2 es un escáner estructurado de escritorio con alta resolución para piezas pequeñas. Su reciente Einstar Vega es un terminal inalámbrico «todo en uno» con CPU incorporada, diseñado para escaneo ágil en exteriores e interiores sin necesitar computador externo. También de Shining 3D es el FreeScan Combo+, un escáner portátil láser 3D con fotogrametría integrada, ideal para inspecciones de gran escala.

Técnicamente, el EinStar Vega integra dos sistemas de proyección (un emisor VCSEL y un proyector MEMS) para capturar rápidamente tanto objetos pequeños como grandes. De manera similar, otros escáneres portátiles aprovechan la fotogrametría de vídeo y múltiple alineación de marcadores para mantener la precisión volumétrica en barridos amplios. Estas innovaciones tecnológicas, combinadas con sensores de alta resolución RGB para el texturizado, ayudan a que los escáneres de mano modernos sean cada vez más versátiles.

Por otro lado, el EinScan Rigil es un escáner láser tri-modo que combina láser azul en dos configuraciones y escaneo infrarrojo VCSEL, lo que le permite alternar entre captura rápida de volumen, escaneo de alto detalle y digitalización de objetos grandes sin marcadores. Su arquitectura “todo en uno”, con procesamiento interno, conectividad inalámbrica, batería intercambiable y pantalla integrada, lo convierte en una solución portátil de alto rendimiento para entornos industriales exigentes, incluso en superficies oscuras o metálicas.

De esta misma marca está el OptimScan Q12. Es un escáner de altísima precisión para inspección 3D industrial, equipado con cuatro cámaras de 12,3 MP y dos rangos de escaneo automáticos que permiten pasar de detalles finos a piezas completas sin recalibración manual. Su tecnología de fusión monocular-estéreo mejora la captura en aristas y en geometrías complejas, mientras que su potencia de procesamiento y compatibilidad con sistemas robotizados lo hacen especialmente adecuado para la metrología, el control de calidad automatizado y entornos de producción avanzados.

En otra línea, el FreeScan Trak Nova es un sistema de escaneo con seguimiento dinámico completamente inalámbrico, compuesto por un tracker compacto y un escáner de mano desmontable, diseñado para escanear objetos grandes con alta eficiencia y sin necesidad de marcadores físicos, gracias a la fotogrametría por vídeo. Su diseño ligero en fibra de carbono, baterías intercambiables y compatibilidad con FreeProbe lo hacen ideal para inspecciones móviles, estructuras complejas y mediciones en zonas de difícil acceso.

El FreeScan Trak ProW amplía el concepto de tracking dinámico a volúmenes de escaneo de hasta 206,7 m³ y distancias de rastreo de hasta 8,6 metros, manteniendo una altísima velocidad de captura de hasta 5,5 millones de puntos por segundo. Incorpora múltiples modos de escaneo para velocidad, detalle y cavidades profundas, además de un diseño completamente inalámbrico con computación integrada, orientado a grandes estructuras, moldes, piezas industriales y al control dimensional a gran escala.

Siempre dentro de las alternativas de Shining 3D, la serie FreeProbe es una solución de medición óptica puntual inalámbrica, diseñada para complementar el escaneo 3D en zonas donde el escáner no alcanza con facilidad, como agujeros profundos, cavidades internas o geometrías obstruidas. Disponible en versiones FreeProbe 2 y FreeProbe 2 Pro, ofrece diferentes alcances, múltiples puntas intercambiables y emparejamiento rápido con sistemas Trak, aportando mayor flexibilidad y precisión en la inspección industrial avanzada.

Modelos de Creaform

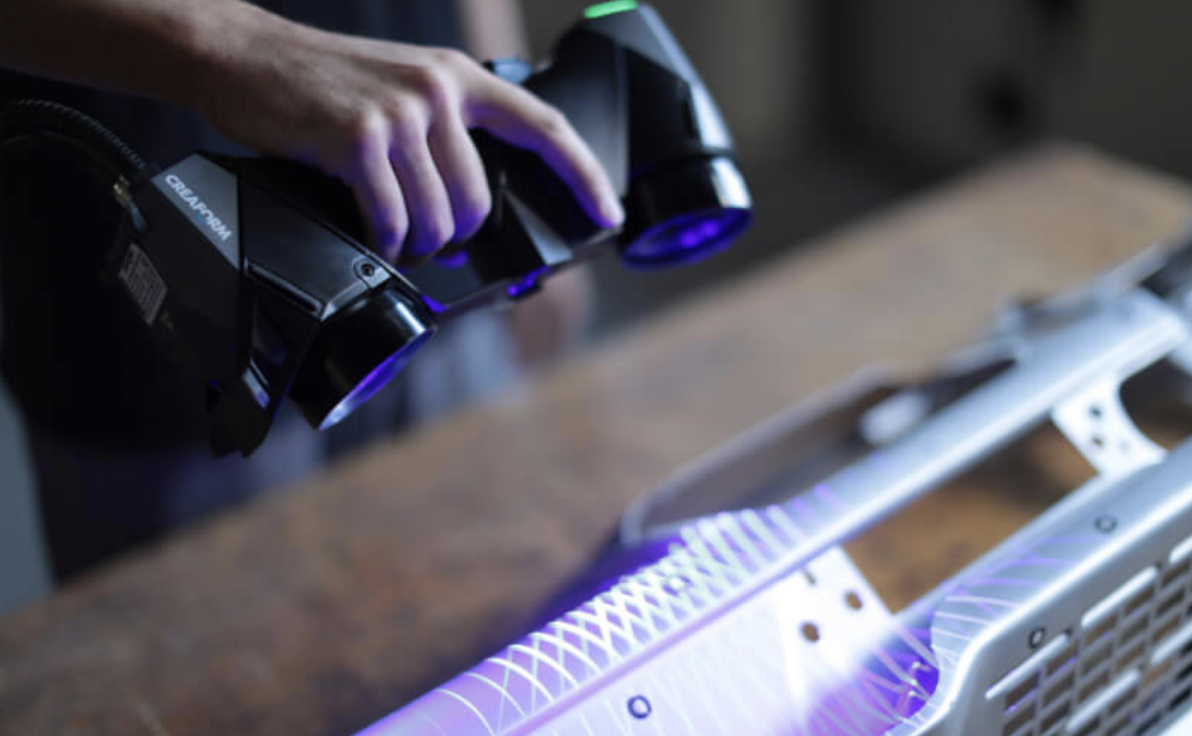

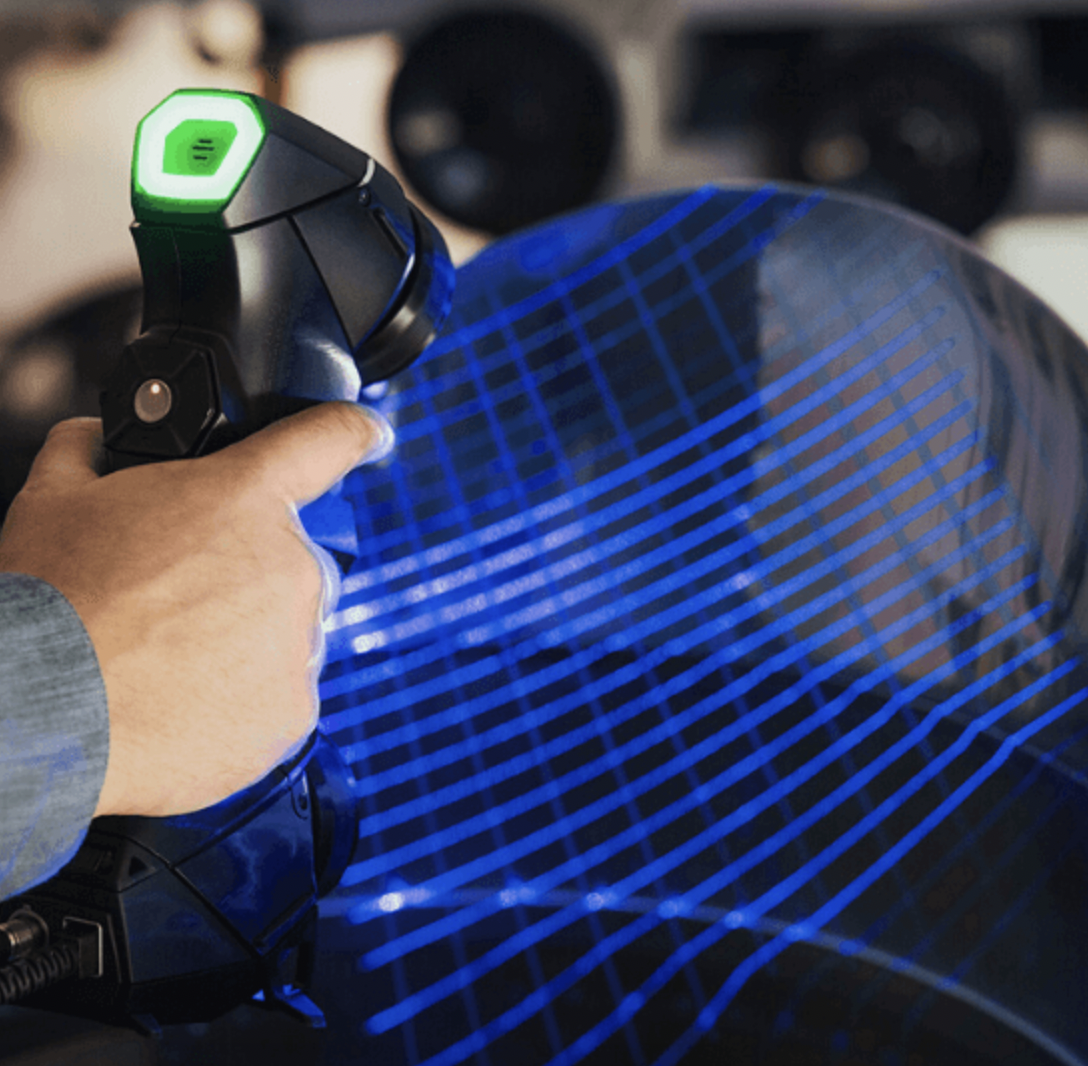

En el ámbito metrológico, Creaform HandySCAN 3D (serie MAX) es un escáner portátil de grado industrial con precisión certificada, usado para ingeniería inversa y control de calidad. Está diseñado para ofrecer mediciones de alta precisión y resolución, con una precisión puntual de 0,025 mm y una exactitud volumétrica de 0,020 mm + 0,040 mm/m (mejorable a 0,020 mm + 0,015 mm/m con el kit de calibración adecuado). Gracias a su sistema de “referenciación dinámica”, el dispositivo permite escanear piezas incluso si el objeto o el usuario se mueve durante la captura, algo crítico en entornos industriales donde no siempre es viable un montaje estático.

Modelos Peel 3D

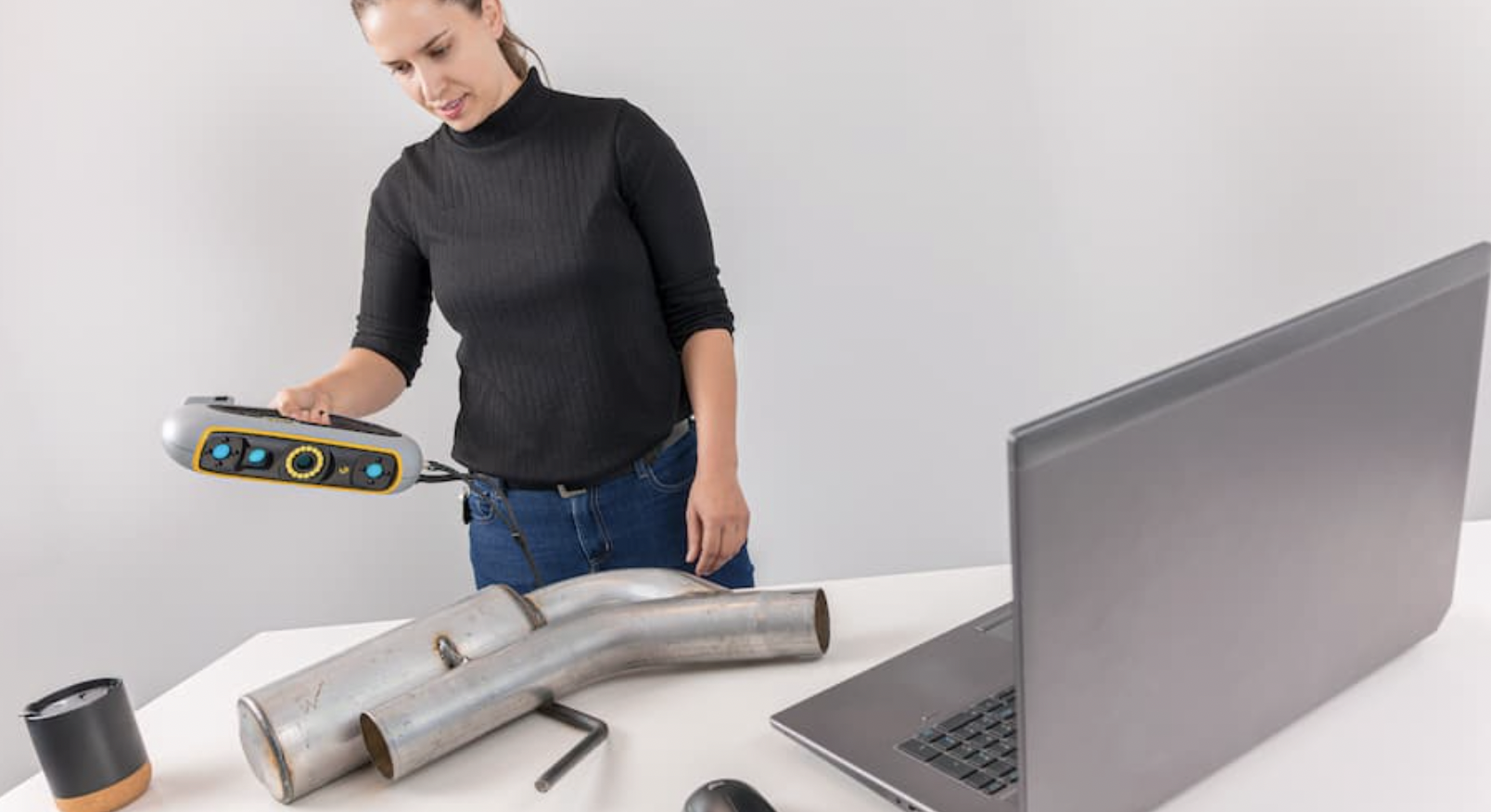

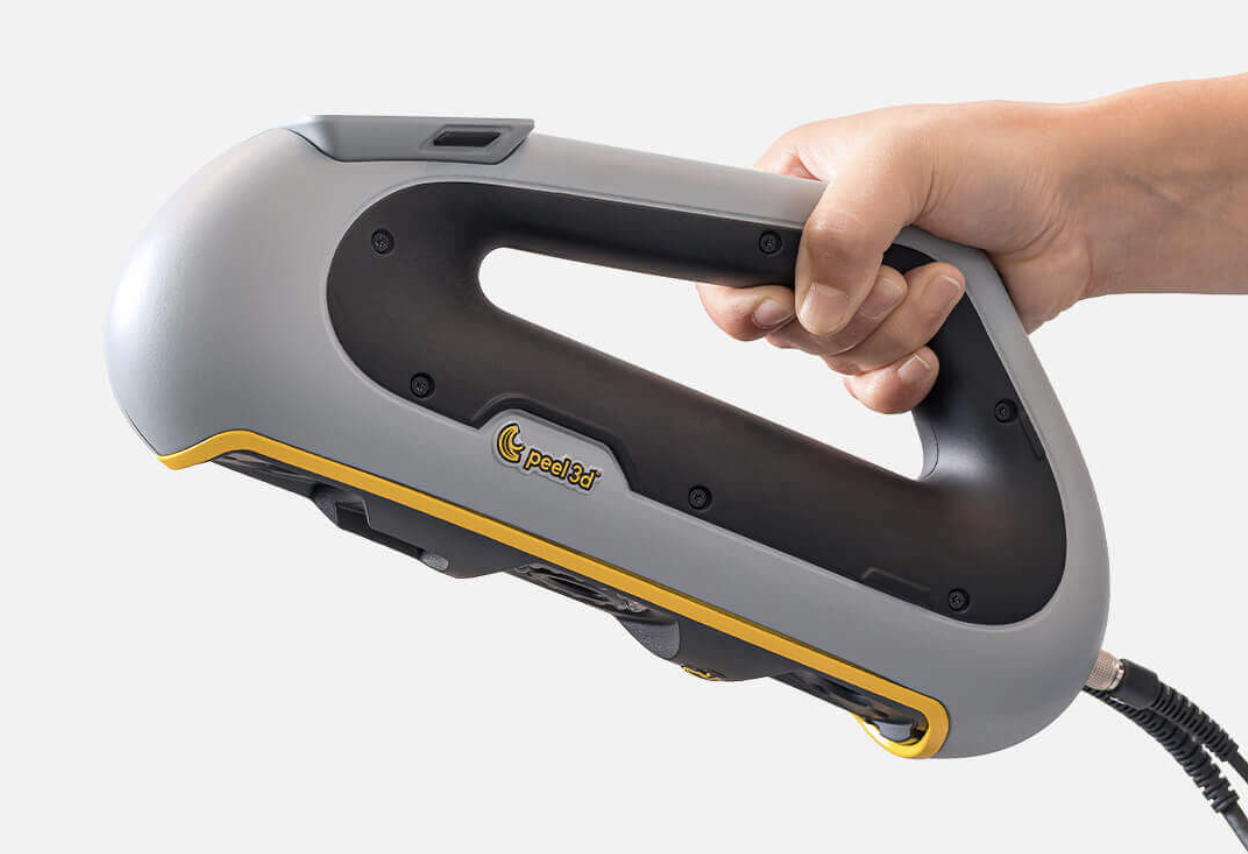

Los escáneres Peel 3D, como el Peel 3, ofrecen soluciones ergonómicas de nivel profesional orientadas a presupuestos moderados. El Peel 3 es un escáner portátil de mano profesional que ofrece un equilibrio entre portabilidad, facilidad de uso y rendimiento técnico avanzado. Su precisión alcanza hasta 0.050 mm, con una precisión volumétrica nominal de 0.050 mm + 0.100 mm/m, lo que lo hace apto para inspección detallada de piezas de tamaños entre 0,1 y 3,0 metros.

En conjunto, la oferta de Grupo SG cubre la mayoría de escenarios industriales, proporcionando al cliente herramientas especializadas sin salirse de un ecosistema de soporte y compatibilidad.

Cómo se impulsa la adopción de un escáner 3D portátil

La adopción masiva de escáneres 3D portátiles obedece a la creciente demanda de digitalización en la industria 4.0. La necesidad de crear gemelos digitales confiables de plantas, maquinaria y productos impulsa el uso de escáneres in situ. El escaneado 3D ofrece un medio más rápido y versátil para digitalizar con precisión sus productos e instalaciones, lo cual acelera procesos de simulación, mantenimiento predictivo y optimización de operaciones. Asimismo, la integración de tecnologías como IoT (la red de objetos físicos que se conectan a Internet mediante software,), IA y realidad aumentada convierte el escaneo en una pieza clave de ecosistemas inteligentes. A nivel económico, reducir tiempos de parada y evitar errores de producción equivale a ahorros significativos; por ejemplo, proyectos de digitalización con escáneres 3D pueden generar ahorros económicos frente a métodos tradicionales de medición y diseño. También contribuyen factores como el abaratamiento de los equipos, la mejora continua en velocidad/precisión, y la facilidad de uso (muchos escáneres actuales se aprenden en pocas horas de entrenamiento).

En conjunto, estas tendencias hacen que cada vez más empresas apuesten por escáneres 3D portátiles como parte de su flujo de trabajo. Al combinar una captura de datos precisa con un procesamiento CAD ágil, estos dispositivos optimizan cada etapa, desde la ingeniería inversa hasta el control de calidad. La digitalización 3D mejora la precisión y la eficiencia desde el diseño y el prototipado hasta la fabricación, la inspección, el ensamblaje y el mantenimiento. El uso creciente de escáneres 3D portátiles responde a la demanda de agilidad y precisión de la industria moderna, transformando los procesos industriales hacia una manufactura más inteligente y conectada.
