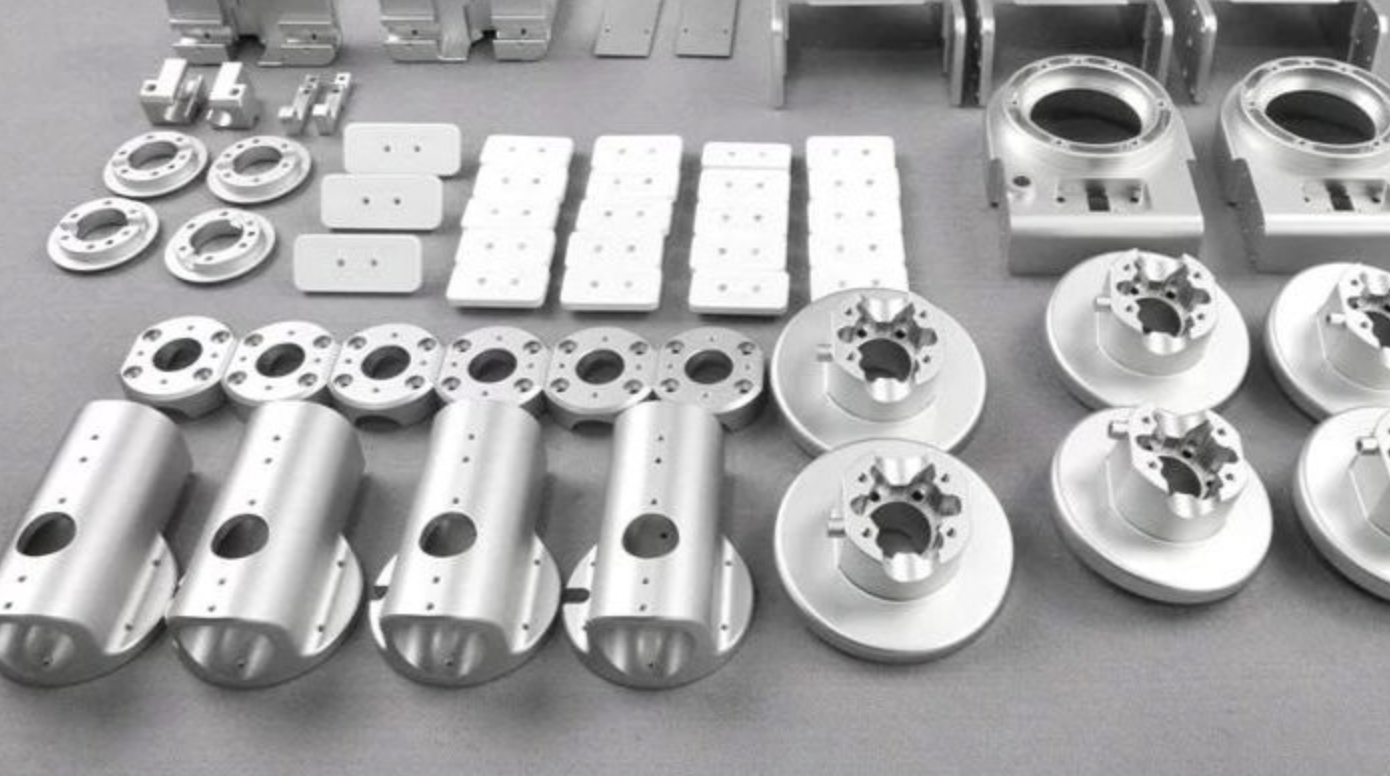

Un prototipo “preciso” es el que cumple el rango funcional de tolerancia del sistema. En la imagen se ven prototipos en metal. Foto tomada de 3D Natives.
El prototipado 3D es una herramienta de ingeniería cuando se utiliza para reducir la incertidumbre y apoyar la toma de decisiones, no solo para visualizar una forma. En el contexto de la impresión 3D, el prototipo cobra valor porque está conectado directamente con el proceso productivo. Desde el modelo CAD, pasando por la preparación del archivo y la impresión, hasta la validación final, el prototipo forma parte de un flujo digital continuo que permite evaluar si una pieza puede fabricarse de manera confiable.
La fabricación aditiva se basa en transformar un modelo digital en un objeto físico mediante la deposición de material capa por capa. Por eso, cada prototipo impreso no es solo una representación del diseño, sino también una oportunidad temprana para entender cómo ese diseño se comportará en el mundo real antes de pasar a producción.
Beneficios del prototipado 3D
El prototipado mediante impresión 3D permite pasar de ciclos de semanas a ciclos de horas o días, lo que permite mayor iteración. Ese ritmo expone temprano fallas que CAD suele ocultar: interferencias, accesibilidad de la herramienta, holguras equivocadas y decisiones de diseño que se ven correctas, pero resultan inviables al ensamblar y corregir con evidencia física.
Además, el prototipo impreso funciona como un lenguaje común entre disciplinas. En un caso de AM Lab, documentado en su laboratorio de prototipado, la dependencia de terceros implicaba esperar dos semanas para recibir un primer modelo y otras dos semanas si había que corregirlo. En ese caso en específico, se pudo pasar a un esquema interno de prototipado en la manufactura aditiva para lograr una mejor operación. Con el nuevo esquema, la mayoría de los trabajos se completaron en 24 horas, con ventajas directas en la coordinación y la toma de decisiones. Además, se reportaron ahorros de entre $500.000 y $1 millón en el primer año, al pasar de tercerizar los trabajos a poder hacerlos internamente.
La elección del formato de intercambio también determina la eficiencia del ciclo. El STL se describe como un estándar para la impresión 3D. Hay que tomar en cuenta que dicho formato es el de transmisión de datos estándar por excelencia de la industria de creación rápida de prototipos. Es un prototipado rápido por su simplicidad, pero también puede resultar limitado. Eso sucede porque no incorpora soporte estándar para color ni texturas y suele transportar solo geometría superficial. El 3MF (3D Manufacturing Format) busca enviar modelos “full-fidelity” entre aplicaciones y máquinas, evitando problemas de interoperabilidad y reduciendo la pérdida de intención de diseño.
El prototipado 3D funciona para reducir la incertidumbre y la reducción de tiempos de producción. Imagen tomada de Formlabs.
Impresión 3D y prototipado rápido: seleccionar proceso según el tipo de validación
En prototipado rápido, la tecnología correcta es la que responde la pregunta de validación con el menor costo total, no la que tiene “mejor resolución” en la hoja técnica. Una guía de tolerancias en impresión 3D insiste en un punto clave: la resolución (altura de capa, resolución XY) no equivale a la exactitud o la repetibilidad. Factores como la tecnología, el material, la calibración, las compensaciones y el postproceso determinan si la pieza cumple con el objetivo funcional.
En la siguiente tabla podemos ver una vista equilibrada entre técnica y uso con tres rutas frecuentes.
En las guías industriales se habla de espesores de capa de 0.127 a 0.508 mm y recomiendan paredes mínimas vinculadas al espesor, además de holguras de ensamble como referencia.
SLA
Piezas con detalle y buena superficie, ajuste visual y geométrico fino
Las guías de estereolitografía de servicio reportan tolerancias típicas como ±0.010 in o ±0.001 in/in (según sea mayor), con parámetros de resolución asociados a modos de impresión.
SLS
Geometrías funcionales complejas sin soportes, lotes pequeños y pruebas de ensamble
Un white paper de precisión en SLS reporta tolerancia XY de ±0.5% o 0.3 mm (lo mayor) y en Z ±1% o 0.6 mm (lo menor), con énfasis en repetibilidad.
Precisión del prototipo: tolerancias, metrología y criterio de aceptación
Un prototipo “preciso” no es el que tiene capas finas, sino el que cumple el rango funcional de tolerancia del sistema. Por eso, es necesario separar exactitud, repetibilidad y tolerancia. La tolerancia la define la aplicación. Sostener tolerancias más cerradas suele exigir más aseguramiento de calidad, pero también eleva los costos. Además, el postproceso puede cambiar dimensiones, por ejemplo en resinas por efectos de postcurado, lo que obliga a diseñar con intención y planificar medición.
Para que un prototipo sirva realmente como herramienta de decisión, la medición debe incorporarse desde etapas tempranas, pero de manera práctica y enfocada. En lugar de medir todo, se trabaja con una pieza de prueba diseñada específicamente para evaluar cómo se comporta un sistema de impresión 3D. El proceso es sencillo: se definen ciertos parámetros, se fabrica esta pieza, se miden sus características principales y se analizan las desviaciones para entender el desempeño real del equipo.
Este mismo ejercicio puede repetirse después de tareas como mantenimiento o recalibración, lo que permite comprobar si el sistema sigue funcionando dentro de los rangos esperados. Además, estas piezas de prueba pueden utilizarse como referencia común entre proveedor y cliente, sirviendo como criterio de aceptación acordado previamente. De esta forma, el prototipo deja de ser solo una muestra visual y se convierte en una base objetiva para tomar decisiones técnicas y comerciales.
En el prototipado, el material es uno de los factores que determina si la pieza cumple con el objetivo funcional. En la foto se ven materiales de impresión 3D FDM. Imagen de Formlabs.
Eficiencia del prototipo: cifras comparables de tiempo, costo y retorno
La eficiencia en un prototipo se vuelve tangible al compararlo con diferentes alternativas. En costos, el prototipado 3D reduce el riesgo porque evita el tooling adelantado (o rapid tooling) o lo posterga con evidencia. El rapid tooling es incapaz de crear partes en una amplia gama de materiales lo suficientemente rápido como para que coincidan entre sí.
Un prototipo realmente agrega valor cuando permite comprobar si una pieza puede fabricarse sin problemas. Hacer cambios una vez que una pieza ya fue producida suele ser costoso y, en muchos casos, implica volver a fabricar desde cero. Por eso, trabajar con prototipos físicos antes de invertir tiempo y dinero en producción es una forma efectiva de reducir riesgos. En esta etapa, el prototipado rápido funciona como un primer filtro: permite verificar accesos, secuencia de montaje y tolerancias antes de entrar en una fase donde los cambios son más lentos y caros.
El impacto del prototipado crece de forma significativa cuando se gestiona como un sistema y no como acciones aisladas. Esto implica definir estándares claros para los archivos, llevar un control ordenado de versiones y elegir la tecnología de impresión según el objetivo de cada prueba. También es clave establecer un proceso formal para medir resultados y devolver esa información al modelo CAD, asegurando que cada iteración incorpore mejoras reales.
Incorporar piezas de prueba y realizar mediciones periódicas ayuda a mantener la coherencia dimensional entre una versión y la siguiente. Además, facilita decidir cuándo es suficiente ajustar el diseño y cuándo conviene pasar a procesos complementarios, como mecanizado o soluciones híbridas, especialmente en superficies o zonas críticas de la pieza.
